操舵製作紹介1
いつも応援ありがとうございます!鳥人間プロジェクトの操舵班です。本日からは操舵の製作について、4回に分けて簡単に説明させていただきます。
こちらの手順は鳥人間コンテスト2024出場機体であるBamblue号製作時のものになります。今年の製作方法は試作を行い検討中です!
1.操舵設計
操舵を製作するうえでまず、初めに行うのが操舵設計です。

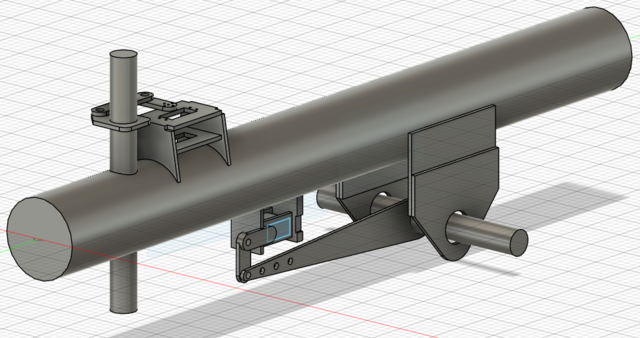

操舵設計はエレベーター(水平尾翼)、ラダー(垂直尾翼)に分かれており、それぞれ尾翼の大きさ、重心、飛行中に係る揚力、舵角を考慮しながら設計しています。私はFusion360というCADソフトを用いて操舵の3Dモデル化をしています。(写真1)
2. 操舵試作

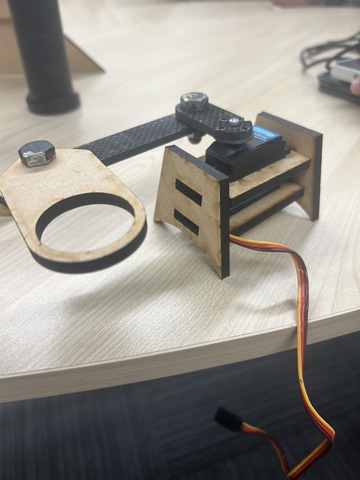

次に、操舵設計したものを実際にMDFで試作していきます。
MDFとは木質繊維を材料とする成型板です。これは加工がしやすく試作や治具の材料としてよく用いています。
試作の手順ですが、1の操舵設計で3Dモデル化したデータを設計図のデータ(写真2)に変換し、MDFをレーザー加工機で切り出して、各パーツを組み合わせれば試作の完成です。
試作を行う理由として、自分で設計した機構がきちんと動作するかどうかの確認があります。そこから問題点が目に見えて分かったり、より効率的な機構が思いついたり、新しい発想の起点となることがあります。
次回は試作の成果について紹介します!
