翼製作紹介1
いつも応援ありがとうございます！鳥人間プロジェクトの翼班です。
今日から5回にわたって、翼製作の手順を簡単にですが紹介していきます。こちらの手順は鳥人間コンテスト2024出場機体であるBamblue号製作時のものになります。
今年の製作方法は試作を行い検討中です！
リブ製作
リブは翼を形作るパーツのことを言い、家の断熱材にも使われるスタイロフォームを使用して製作します。

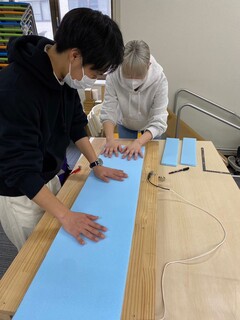

1. スタイロフォームスライス
まずはスタイロフォームをリブの厚さ（10㎜）にスライスしていきます。スライサーはメンバーの自作で、電熱線で溶かすようにしてスライスしています。

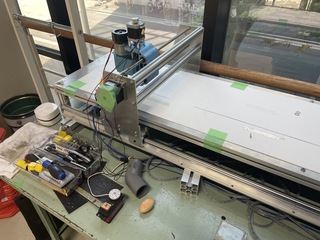

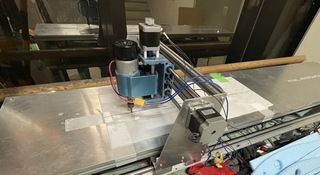

2. CNC削り出し
Bamblue号からよりリブの精度をあげるため、リブの形成を人の手ではなくCNCで行うように変更しました。こちらの機械もメンバーの自作機器になります。CADソフトのFusion360を使用してリブを形成するプログラムを作成し、そのデータをCNCに送ることでリブを形成します。

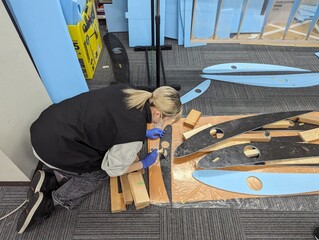

3.強化リブ製作
強化リブは各翼の翼根翼端に取り付けられ、翼の強化や翼同士の接合のために使用します。Bamblue号では、スタイロフォームの両面にカーボンクロスをエポキシ樹脂で貼り付けて製作する方法を採用しました。製作手順は以下の通りです。

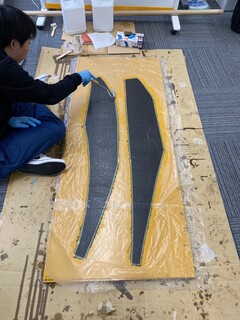

①ドライカーボン製作

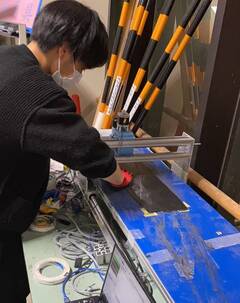

②製作したドライカーボンをCNCで削り出し
③削り出したカーボンをエポキシ樹脂で貼り付け
特にドライカーボンの製作、削り出しの作業はかなりの時間を要しました。
次回は
・リブセッツ
・後縁材
について紹介します！
